GRUPOS TÉRMICOS DE HIERRO FUNDIDO
P 520 - CUENOD
P 520
AL
TO RENDIMIENTO
BAJA TEMPERA
TURA
BAJA EMISIÓN DE NOx
DESCRIPCIÓN
•
Caldera de fundición con hogar presurizado.
•
Funcionamiento en baja temperatura de ida modulada
hasta 40 ºC.
•
Enfriamiento completo entre dos demandas de
calefacción.
•
Elemento delantero de paredes mojadas aumentando
la superficie de intercambio del hogar y disminuyendo
las emisiones de NOx.
•
Pérdidas caloríficas a través del envolvente reducidas.
•
Concepción del circuito de combustión con cuatro
pasos en serie paralelos.
•
Suministrada con elementos separados para su montaje
en el emplazamiento.
•
Bajo nivel sonoro.
CARACTERÍSTICAS
•
T
emperatura máxima de servicio 100 ºC.
•
Presión máxima de servicio 6bar
.
•
T
ermostato regulable de 40 ºC a 90 ºC
•
T
ermostato de seguridad 110 ºC

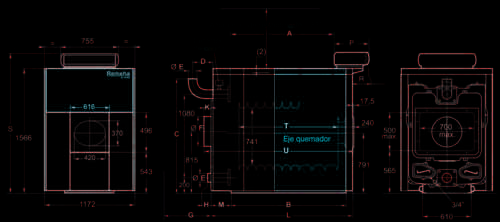

Tipo de caldera
P 520 / 13
P 520 / 15
P 520 / 17
P 520 / 19
P 520 / 21
P 520 / 23
P 520 / 25
A
1563
1785
2007
2229
2491
2713
2935
T
odas las cotas son en mm.
B
1522
1744
1966
2188
2450
2672
2894
C
1488
1488
1488
1504
1504
1504
1504
D
256
188
210
257
209
231
253
Ø E (para
soldar)
139,7
139,7
139,7
159
159
159
159
øF
350
400
400
400
*
*
*
G
-
150
370
370
650
980
980
H
37
-31
-9
13
-35
-13
9
K**
49
-19
3
25
-23
-1
21
L
1955
2245
2445
2645
2955
3155
3355
M
275
324
321
299
324
324
303
P
355
355
355
355
355
355
355
R
175
175
175
175
175
175
175
S
1760
1760
1760
1760
1760
1760
1760
T
1372
1594
1816
2038
2300
2522
2744
U
2021,5
2243,5
2465,5
2687,5
2949,5
3171,5
3393,5
* Placa completa a recortar
. Recortar un máximo 500 x 700 mm.
** Dimensión correspondiente al extremo de la conexión de la chimenea con una longitud 100 mm.
